Precipitación

Código ejemplo Descarga el código de arduino para implementar el sensor de precipitación.
Plantilla de corte láser Obtén la plantilla para el corte láser del pluviómetro de balancín.

Descarga el código de arduino para implementar el sensor de precipitación.

Obtén la plantilla para el corte láser del pluviómetro de balancín.

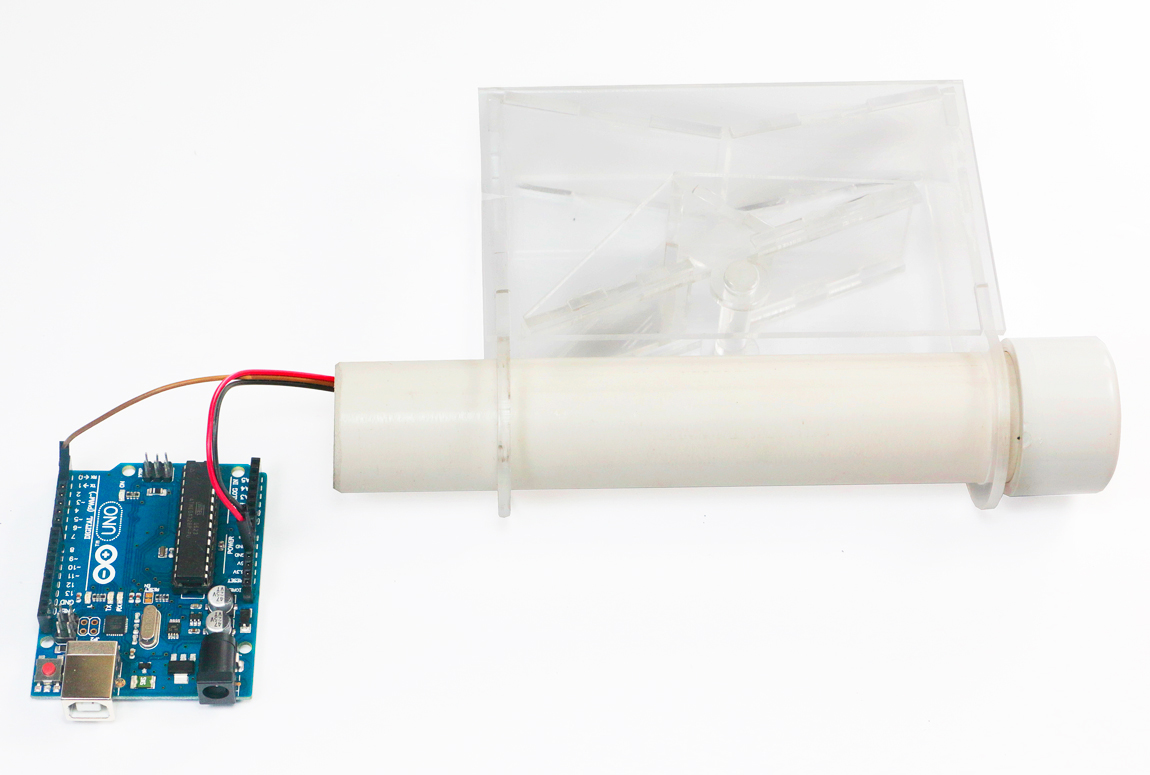

Pluviómetro de balancín

Materiales:

  1. Sensor efecto hall
  2. Mecanismo del pluviómetro de balancín en acrílico
  3. Placa Arduino UNO
  4. Tres jumpers macho-hembra
  5. Computadora con el software de Arduino
  6. Tubo de PVC de 1” de grosor por 21cm de largo
  7. Tapón de PVC para tubo de 1”
  8. Pistola de silicón caliente y silicón
  9. Pegamento de uso general de secado rápido
  10. Imán de 5 mm

Pluviómetro de balancín

Materiales:

  1. Sensor efecto hall
  2. Mecanismo del pluviómetro de balancín en acrílico
  3. Placa Arduino UNO
  4. Tres jumpers macho-hembra
  5. Computadora con el software de Arduino
  6. Tubo de PVC de 1” de grosor por 21cm de largo
  7. Tapón de PVC para tubo de 1”
  8. Pistola de silicón caliente y silicón
  9. Pegamento de uso general de secado rápido
  10. Imán de 5 mm

Instrucciones [+]

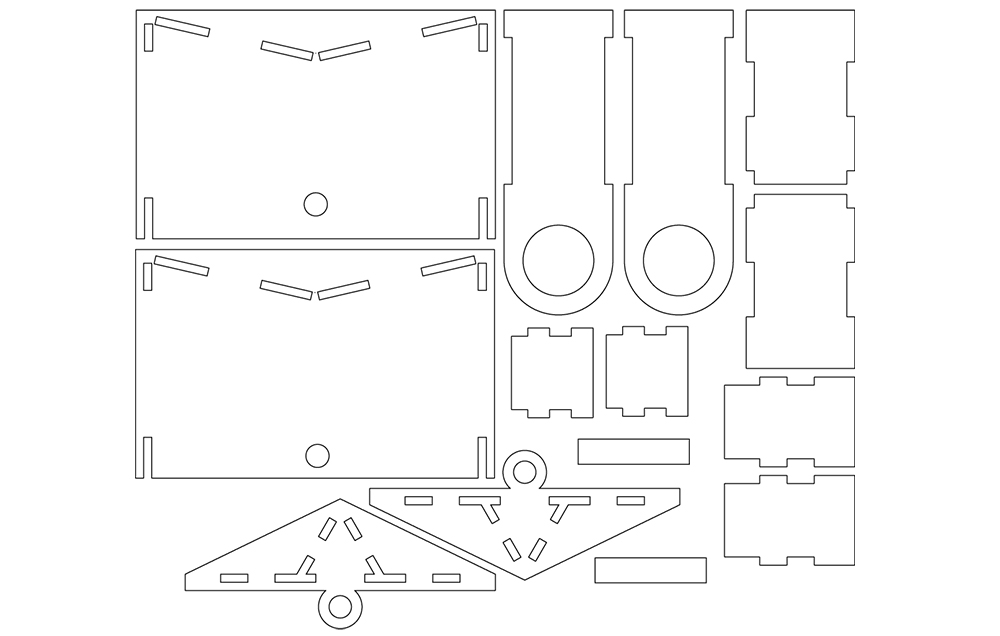

1.Descarga de la página los planos para corte láser del pluviómetro, están diseñados para ser cortados en material de acrílico de 3mm.

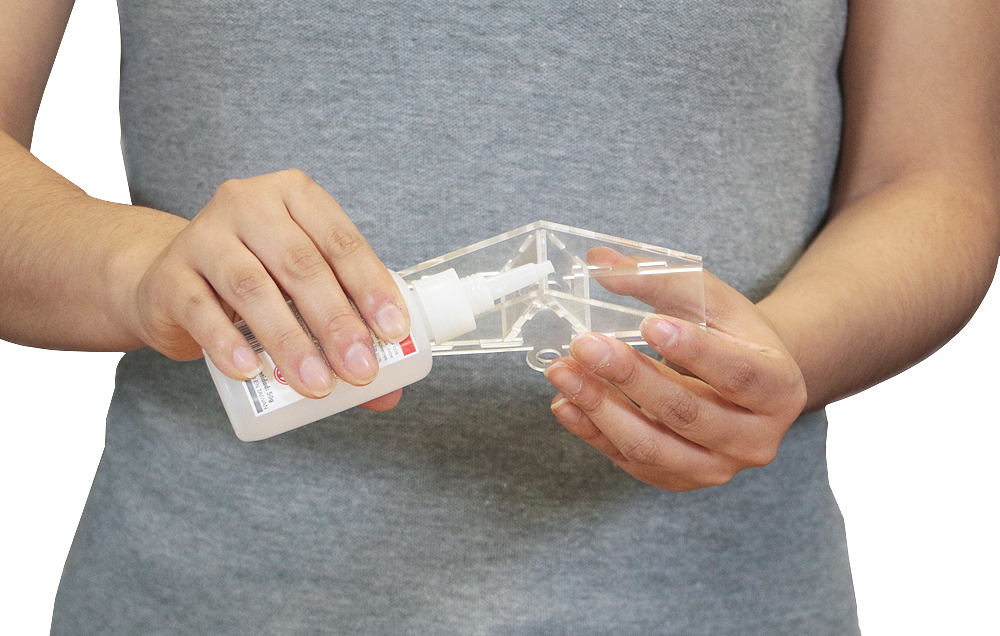

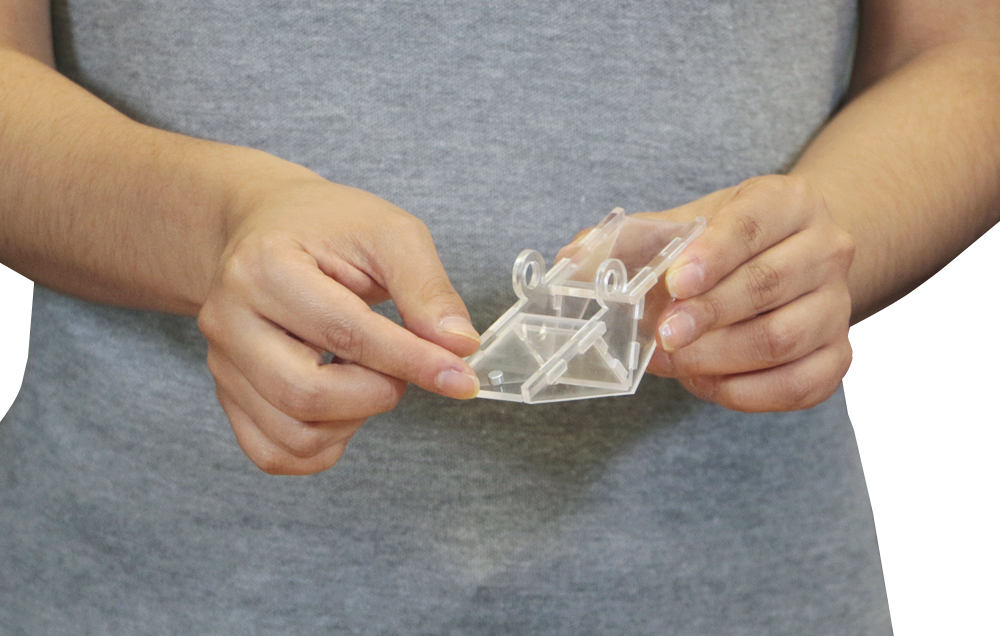

2.Ensambla las piezas del pluviómetro guiate de los fotos que colocámos como referencia, cada pieza es única y tiene su lugar exclusivo, no puedes coloca una pieza en un lugar que no sea el suyo.

3.coloca un imán de 5 mm en el extremo del balancín, para que el sensor pueda detectar el imán. Guiate de la foto para su correcta colocación.

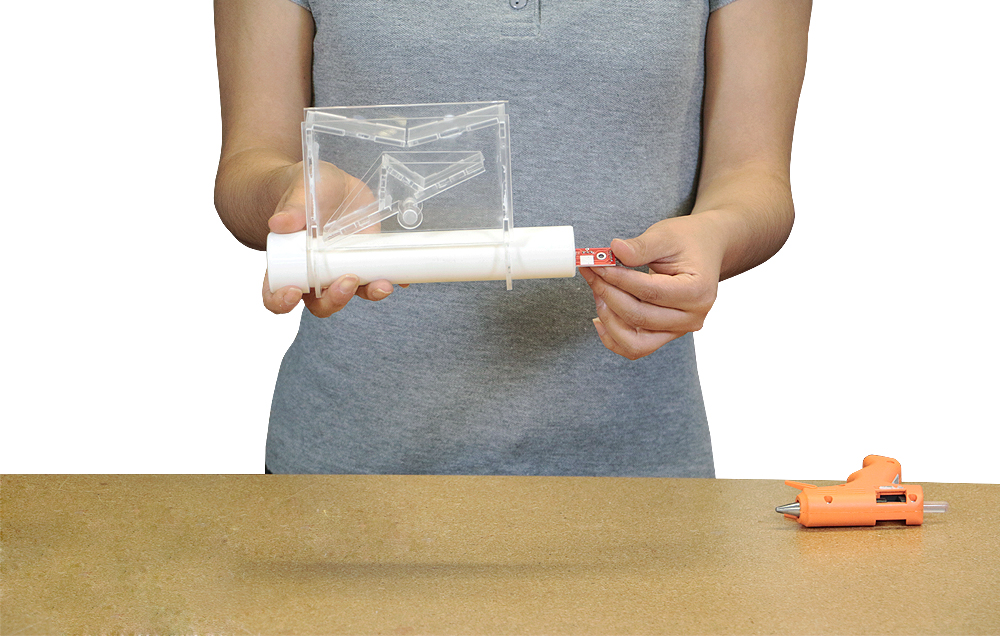

4.coloca el módulo del sensor dentro del tubo de PVC, procura que el sensor quede lo más cercano a la pared del tubo. Fíjalo en su posición con silicón caliente.

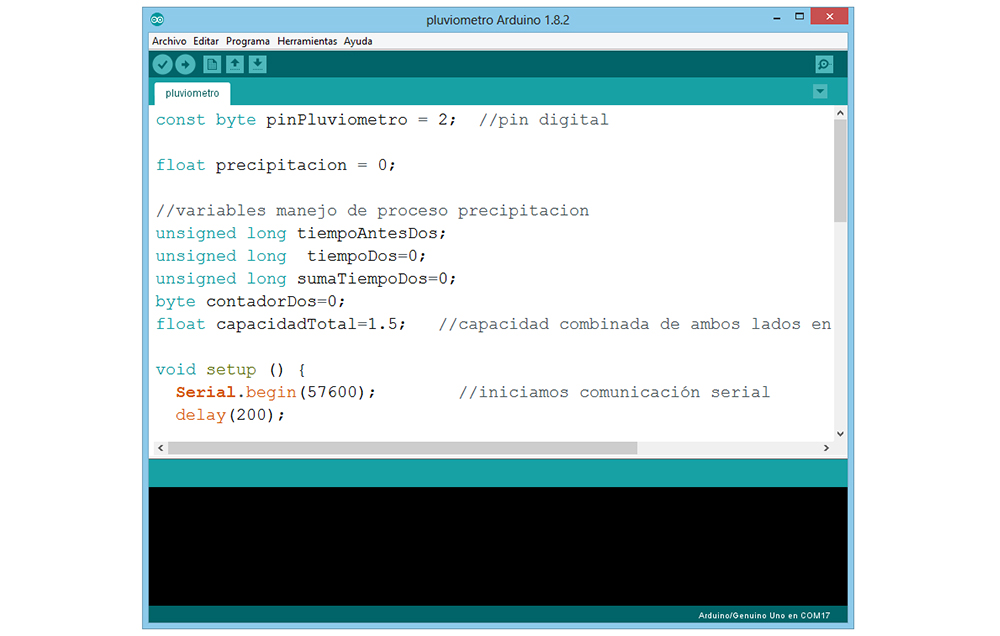

5.Copia el código de ejemplo de funcionamiento del sensor en el software de Arduino

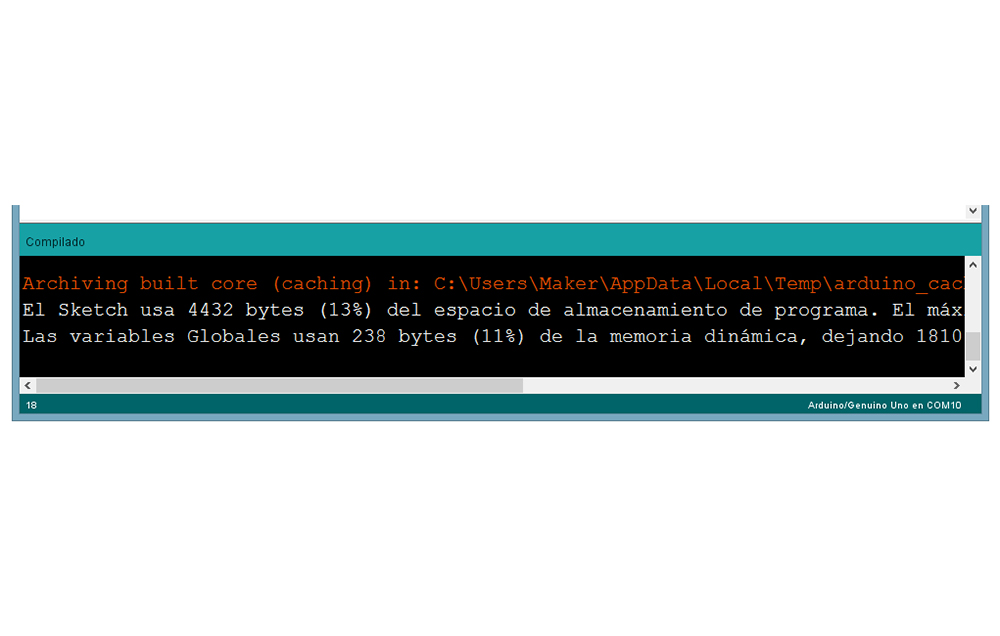

6.Da click en el icono de verificar para comprobar que el programa sea correcto, si es así, después de unos segundos aparecerá en la consola de mensajes algo parecido a esto.

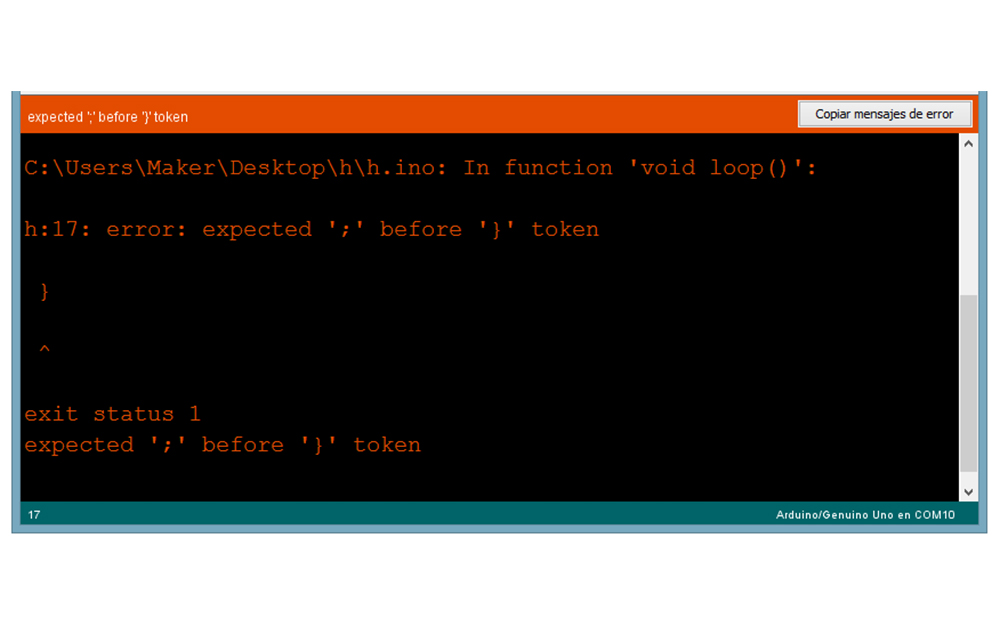

7.En caso contrario, podría aparecer un mensaje parecido a la siguiente imagen, en la cual trae un mensaje de error, y por lo general es un error de sintaxis.

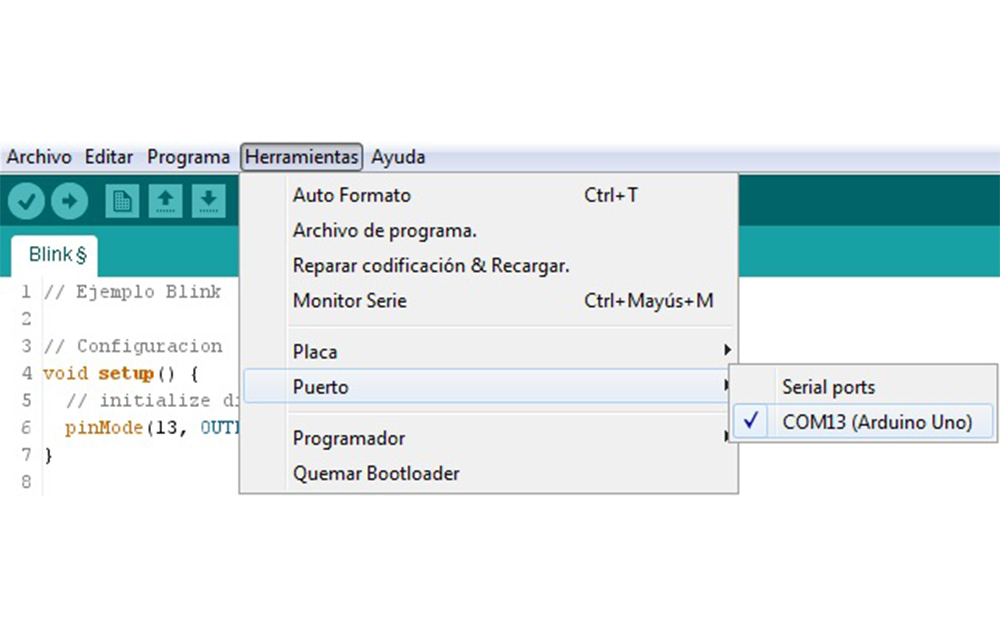

8.Con el Arduino conectado a la computadora, selecciona el puerto COM del Arduino, en la sección de Herramientas.

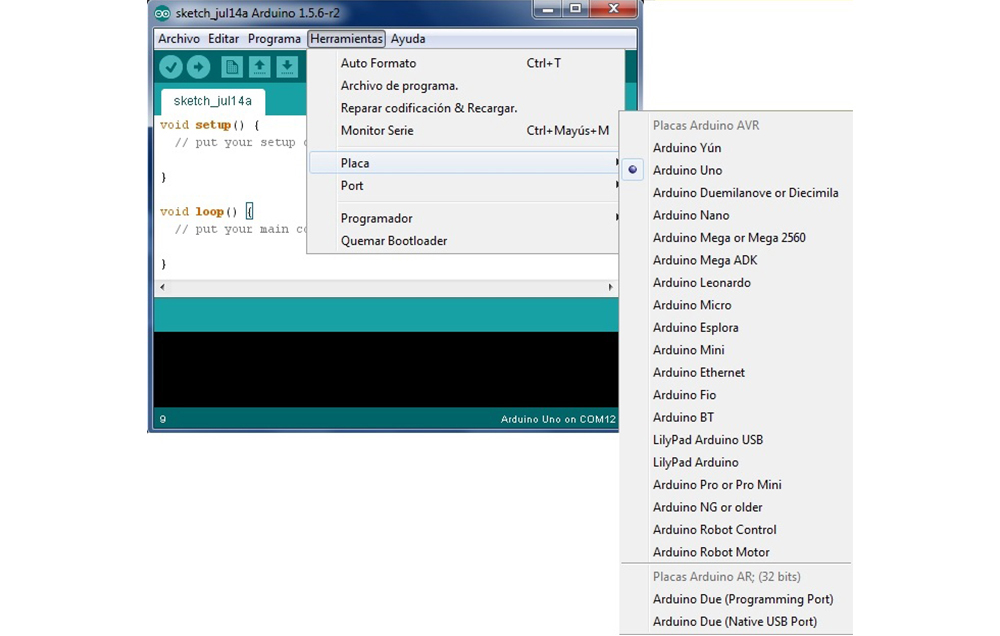

9.Con el Arduino conectado a la computadora, selecciona el tipo de placa Arduino que estamos ocupando, en la sección de Herramientas.

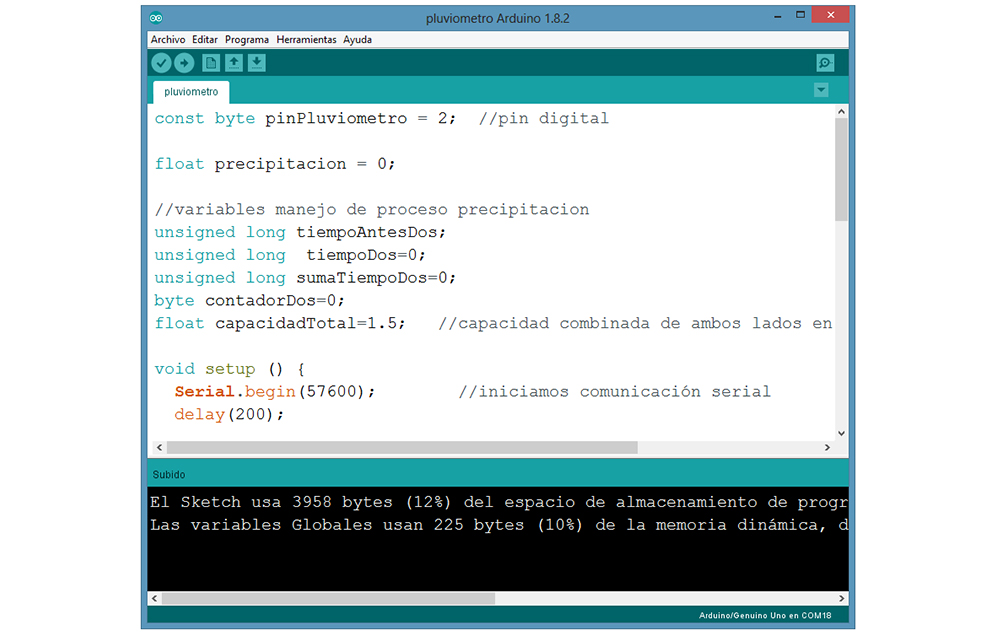

10.Da click en el icono de subir, para cargar el programa en Arduino, si todo sale bien, aparecerá un mensaje como este en la consola.

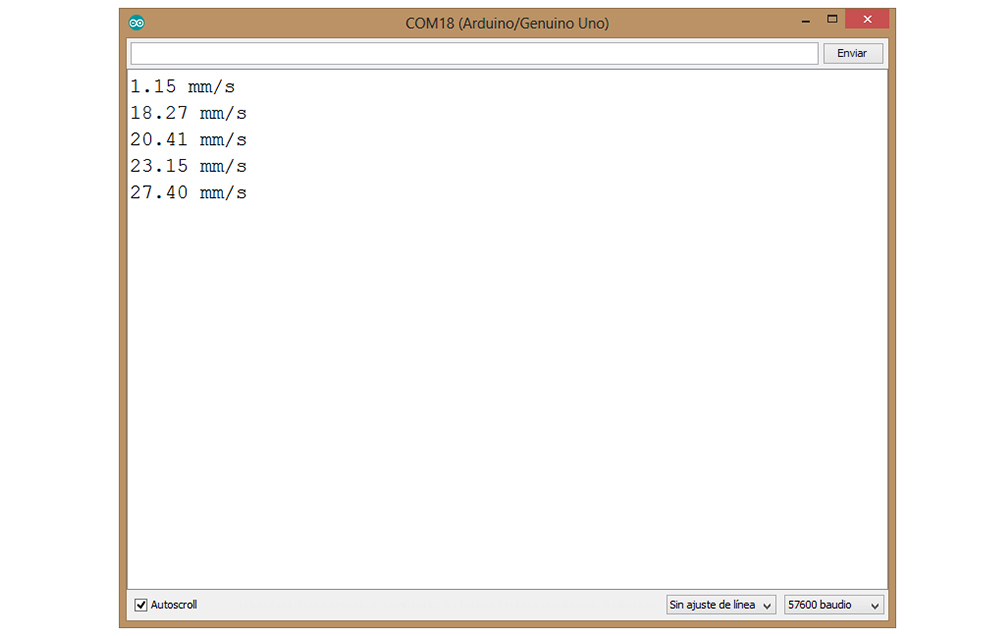

5.Abre la ventana de comunicación serial con el Arduino, daclick en el icono de Monitor serial. Desplegará en pantalla la precipitación que el pluviómetro registró en ese momento.
